4.4. Bolt Specification and Quantityof each Cover part
4.4. Bolt Specification and Quantityof each Cover part
Bolt specification and quantity are shown in [Table 4-4].
Apply the appropriate bolts refer to Figure 4.2
Table 4‑4 Bolt spec. & Qty
No. | Cover name | Bolt spec. | Bolt Qty |
1 | ARM FRAME COVER | M6X20, DACRO-COATING | 9EA |
2 | LOWER FRAME COVER | M6X20, DACRO-COATING | 13EA |
3 | BJ3 COVER(1) | M6X16, DACRO-COATING | 8EA |
4 | BJ2 COVER | M6X25, DACRO-COATING | 4EA |
5 | FGP MOTOR PLATE(2) | M6X16, DACRO-COATING | 8EA |
6 | PLUG PLATE | M6X20, DACRO-COATING | 2X4EA |
7 | UPPER FRAME COVER(2) | M6X16, DACRO-COATING | 12EA |
8 | UPPER FRAME COVER(1) | M6X20, DACRO-COATING | 26EA |
9 | BJ1 COVER(1) | M6X20, DACRO-COATING | 8EA |
10 | BJ3 COVER(2) | M6X16, DACRO-COATING | 8EA |

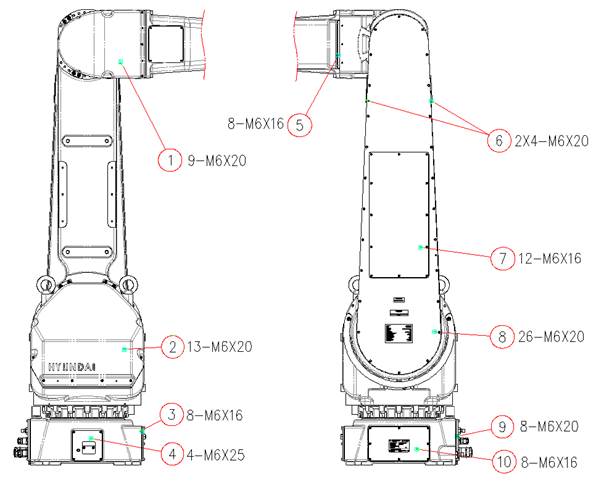

Figure 4.2 Bolt position of each cover part
